驱动调试核心技术与操作规范

发布时间:2025-06-26

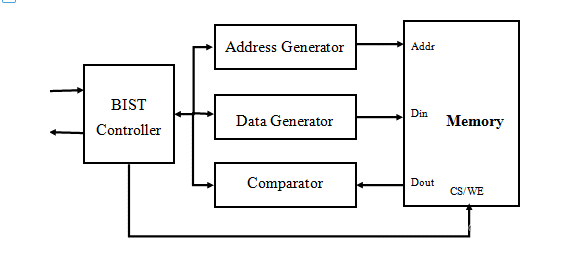

1. BIST指令深度应用

工作机制:驱动IC内置自检引擎,在初始化代码正确加载后激活,生成全彩条/棋盘格等诊断图案。

双重诊断
▶ 基础验证:无画面输出则表明初始化时序或寄存器配置存在根本性错误;
▶ 故障隔离:若自检画面正常但外部信号异常,可锁定主板信号处理模块问题。

扩展应用:支持多级测试模式(0x36寄存器控制),用于灰阶均匀性及色彩响应评估。

2. 读ID指令系统化操作

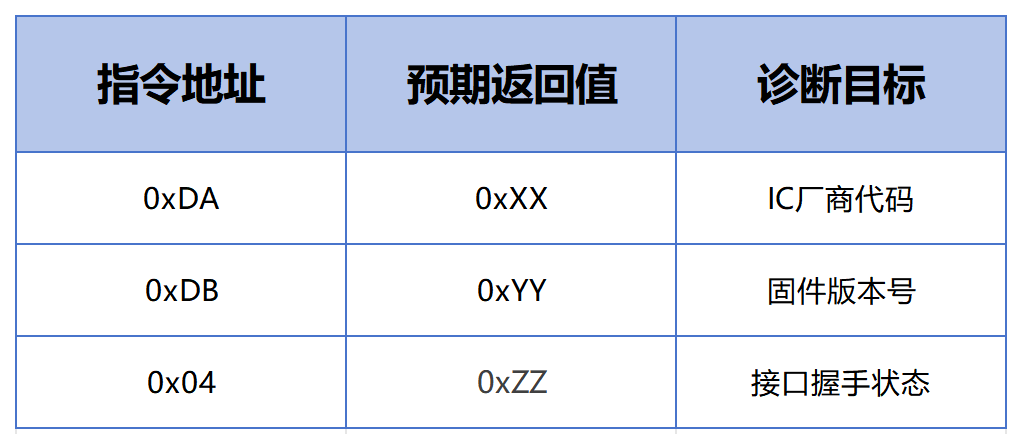

协议矩阵

通讯层排查:连续3次读取失败需检测四项硬件指标:
▶ 接口电压匹配性(±5%公差)
▶ 信号线串扰(眼图张开度>0.7UI)
▶ 上电时序(Treset_min≥10ms, Tvdds_rise≤100μs)
▶ 接地阻抗(<50mΩ)

六维调试安全体系(黄金法则升级版)

热力学防护:首次通电采用限流电源(≤200mA),红外热成像仪监测IC区域温升,ΔT>15℃即触发熔断机制。

代码双校验机制:官方初始化代码须通过SHA-256验证,并植入看门狗定时器(Watchdog Timer)防止跑飞。

代码修改安全协议:任何寄存器修改需完成三项验证:
▶ ESD防护等级测试(HBM≥8KV)
▶ 72小时老化试验
▶ 残影加速测试(静态画面96hrs)

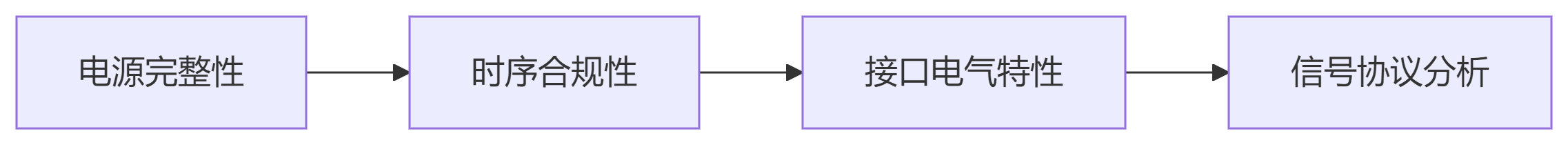

硬件诊断优先流程
建立四级检测漏斗:

时序容错设计:关键时序参数设置±20%安全裕度,RESET下降沿与VDDS上升沿严格同步(偏差<1μs)。

动态维护算法
▶ 像素位移技术(每2小时平移1像素)
▶ 周期性负像刷新(每30分钟触发)
▶ 自适应对比度调节(根据画面内容动态优化)

行业级技术保障体系

全生命周期管理:从设计导入(Design-In)至量产维护,实施FMEA(失效模式分析)驱动的前瞻性维护策略,典型应用包括:

医疗设备:符合IEC 60601-1漏电流标准

车载系统:通过-40℃~105℃温度循环认证

工业HMI:支持200万次触控操作耐久测试

智能制造基准
▶ 微米级贴装精度(±15μm)
▶ 在线AOI检测(缺陷捕捉率≥99.2%)
数据追溯系统(每片屏关联200+工艺
